От инженерной команды Meenjet | 8 октября 2026 г.
Краткое резюме

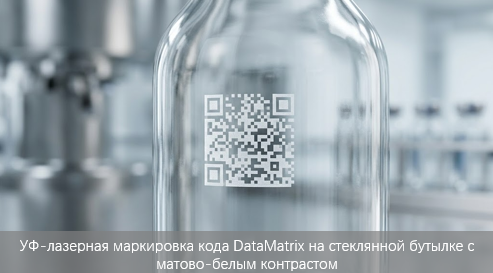

УФ-лазерная маркировка стеклянных бутылок создаёт чистую, постоянную метку без чернил и этикеток, но вносит специфический риск: микротрещины. Когда энергия лазера слишком высока или длительность импульса слишком велика, поверхность стекла разрушается на микроскопическом уровне. Метка может выглядеть приемлемо вначале, но бутылка может разрушиться под давлением, при термическом ударе или напряжении при розливе.
Это руководство описывает три режима отказа, характерных для УФ-лазерной маркировки стекла, настройку параметров, предотвращающую микротрещины, и то, как УФ-лазер серии MUF от Meenjet работает с фармацевтической, косметической и напиточной стеклянной тарой.
???? Для менеджеров по упаковке и производству стекла
Вопрос | Ответ |
Для чего это используется? | Коды дат, номера партий, QR/DataMatrix-коды и логотипы на стеклянных бутылках — без чернил и этикеток. |
Почему УФ-лазер, а не CO₂? | УФ-лазер (355 нм) поглощается на поверхности, создавая «холодную» метку. CO₂-лазер (10,6 мкм) передаёт больше тепла и создаёт более глубокие трещины. |
Что вызывает микротрещины? | Чрезмерная энергия импульса, большая длительность импульса или высокая частота повторения. |
Может ли УФ-лазер маркировать матовое стекло? | Да, но матовые поверхности рассеивают свет и требуют большей энергии, что увеличивает риск трещин. |
Выдерживает ли метка стерилизацию? | Да, при правильной настройке параметров. Метка является частью поверхности стекла, а не покрытием. |
1. Почему УФ-лазер подходит для стеклянных бутылок
Свойство | УФ-лазер (355 нм) | CO₂-лазер (10,6 мкм) |
Поглощение в стекле | Высокое (поверхностное поглощение) | Среднее (более глубокое проникновение) |
Зона термического влияния | Очень малая (холодная маркировка) | Больше (термическая маркировка) |
Риск микротрещин | Низкий (при правильной настройке) | Выше |
Внешний вид метки | Матово-белая, высокий контраст | Гравировка, серо-белая |
Лучше всего для | Тонкостенные бутылки, фармацевтические флаконы | Толстое стекло, декоративная гравировка |
Ключевая идея: УФ-лазерная маркировка стекла работает посредством поверхностной абляции — энергия лазера разрывает молекулярные связи на поверхности или вблизи неё, создавая матовую метку с высоким контрастом без глубокого термического проникновения.
Глоссарий: Поверхностная абляция — это процесс, при котором энергия лазера удаляет или модифицирует микроскопический слой материала на поверхности, не затрагивая основной материал под ним.
2. Три режима отказа при УФ-лазерной маркировке стекла
Режим отказа 1: Микротрещины
Что происходит: Метка выглядит приемлемо, но вокруг краёв образуются микроскопические трещины. Под напряжением (давление розлива, термический удар) бутылка может треснуть.
Почему это происходит: Чрезмерная энергия импульса или большая длительность импульса вызывают локальное термическое расширение, превышающее предел прочности стекла на растяжение.
Направленная настройка:
Уменьшите энергию импульса: Снижайте мощность, пока метка не станет едва заметной
Сократите длительность импульса: Используйте 10–20 нс вместо 30–50 нс
Увеличьте скорость маркировки: Более быстрое сканирование снижает тепловую аккумуляцию в любой точке
Проверьте с помощью полярископа: Полярископ — это оптический прибор, который выявляет картины внутренних напряжений, пропуская поляризованный свет через прозрачный образец. Он обнаруживает напряжения, невидимые невооружённым глазом
Режим отказа 2: Низкий контраст или бледная метка
Что происходит: Метка видна, но бледная, с низким контрастом относительно стекла.
Почему это происходит: Вводится недостаточная энергия, или точка фокуса установлена неточно на поверхности стекла.
Направленная настройка:
Постепенно увеличивайте энергию импульса: Повышайте мощность шагами по 5%, пока контраст не станет приемлемым
Проверьте точку фокуса: Используйте калибр точки фокуса; глубина фокуса УФ-лазера составляет ±1,5 мм
Уменьшите скорость маркировки: Более медленное сканирование вводит больше энергии на единицу площади
Проверьте поверхностное загрязнение: Масло или пыль на стекле поглощают энергию лазера, снижая качество метки
Режим отказа 3: Неравномерные или искажённые коды
Что происходит: 2D-коды (QR, DataMatrix) не проходят верификацию, потому что края ячеек размыты или искажены.
Почему это происходит: На изогнутых поверхностях бутылок точка фокуса смещается по области маркировки. Гальво-сканер должен отслеживать кривизну поверхности.
Направленная настройка:
Используйте систему 3D динамической фокусировки: Регулирует точку фокуса в реальном времени на изогнутых поверхностях
Используйте линзу с большим фокусным расстоянием: Снижает смещение фокуса на изогнутых поверхностях
Уменьшите область маркировки: Разделите большие коды на меньшие секции
Проверьте по ISO/IEC 15415: Проверьте сканируемость класса A или B
3. Матрица настройки параметров для стеклянных бутылок
Тип стекла | Энергия импульса | Длительность импульса | Скорость маркировки | Ключевая настройка |
Прозрачное стекло (тонкостенное) | Низкая | 10–15 нс | Быстрая | Минимизировать тепловой ввод |
Прозрачное стекло (толстостенное) | Средняя | 15–25 нс | Средняя | Постепенно увеличивать энергию |
Матовое стекло | Высокая | 20–30 нс | Медленная | Принять повышенный риск трещин |
Янтарное стекло | Средняя | 15–20 нс | Средняя | Проверить контраст |
Стекло с покрытием | Низкая | 10–15 нс | Быстрая | Удалить покрытие сначала, если возможно |
Примечание: Это отправные точки. Окончательные параметры зависят от состава стекла, толщины стенки и требуемого контраста метки. Всегда выполняйте тестовую сетку перед производством.
4. Как достичь класса A по ISO/IEC 15415 на стеклянных бутылках
Параметр | Порог класса A |
Контраст символа (SC) | ≥ 70% |
Модуляция (MOD) | ≥ 0,60 |
Осевая неравномерность (AN) | ≤ 0,06 |
Неравномерность сетки (GNU) | ≤ 0,38 |
Настройка для класса A:
Увеличьте контраст: Большая энергия импульса или более медленная скорость маркировки
Улучшите модуляцию: Используйте расфокусированный луч (+1–2 мм) для более гладких краёв ячеек
Минимизируйте искажение сетки: Используйте 3D динамическую фокусировку на изогнутых бутылках
Проверяйте на реальной бутылке: Плоские тестовые образцы не воспроизводят поведение изогнутых поверхностей
5. УФ-лазер серии MUF от Meenjet для стеклянных бутылок
Характеристика | Спецификация |
Модели | MUF-5 (≥5,5 Вт) / MUF-10 (≥11 Вт) |
Длина волны | 355 нм (УФ холодная маркировка) |
Скорость маркировки | До 12 000 мм/с |
Охлаждение | Водяное охлаждение |
Область маркировки | 110 × 110 мм (опционально: 110–300 мм) |
Позиционирование | Индикатор фокусировки с двумя красными лучами |
Операционная система | Linux, управление через сенсорный экран |
Совместимые материалы | Стекло, картон, ABS, ПВХ, акрил, HDPE, резина, силикон, эпоксидная смола, архитектурная керамика |
Техническое ограничение: Серия MUF способна выполнять УФ-лазерную маркировку на стеклянных бутылках, что подтверждено внутренними прикладными испытаниями. Однако состав стекла и толщина стенки сильно варьируются. Окончательная валидация должна быть проведена на ваших конкретных бутылках. Мы рекомендуем бесплатное тестирование образцов перед принятием производственных обязательств.
Полные характеристики — на странице продукта УФ-лазера MUF.
Часто задаваемые вопросы (FAQ)
В1: Может ли УФ-лазерная маркировка ослабить стеклянные бутылки?
О: Нет при правильной настройке. УФ-лазерная маркировка затрагивает только микроскопический слой на поверхности стекла или вблизи неё. Структурная целостность бутылки сохраняется, пока избегаются микротрещины.
В2: Как проверить микротрещины после маркировки?
О: Используйте полярископ или лупу 10x с боковым освещением. Полярископ выявляет картины внутренних напряжений, невидимые невооружённым глазом.
В3: Может ли УФ-лазер маркировать матовое стекло?
О: Да, но матовые поверхности рассеивают свет и требуют большей энергии, что увеличивает риск трещин. Тестируйте осторожно и рассмотрите уменьшение глубины метки.
В4: Выдерживает ли метка стерилизацию или автоклавирование?
О: Да. УФ-метка является частью поверхности стекла, а не покрытием. Она выдерживает автоклавирование, химическую мойку и термические циклы.
В5: Каков минимальный заказ для бесплатного тестирования образца?
О: Без минимума. Отправьте нам ваши стеклянные бутылки, и наши инженеры протестируют оптимальные параметры и предоставят отчёт в течение 5 рабочих дней.
В6: Может ли УФ-лазер печатать коды DataMatrix на изогнутых бутылках?
О: Да, с системой 3D динамической фокусировки. Без неё смещение фокуса на изогнутых поверхностях может снизить класс кода. Для бутылок диаметром менее 30 мм настоятельно рекомендуется динамическая фокусировка.
???? Отправьте нам свои стеклянные бутылки для бесплатного теста образца
Отправьте нам свои стеклянные бутылки. Наши инженеры по промышленным системам маркировки:
Протестируют оптимальные параметры УФ-лазера для вашего типа стекла
Нанесут образец кода DataMatrix или QR и проверят его по ISO/IEC 15415
Проверят наличие микротрещин с помощью полярископа
Порекомендуют подходящую конфигурацию серии MUF для вашей линии
Без обязательств. Отчёт в течение 5 рабочих дней.
???? Запросить бесплатный тест образца
Связанные технические ресурсы
Руководство по УФ-лазеру: устранение сбоев чтения QR-кодов на стеклянных бутылках
Лучшие технические решения для маркировки матовых стеклянных бутылок
Как устранить сбои динамической глубины фокуса при маркировке изогнутых или неровных поверхностей
Об авторе
Инженерная команда Meenjet — Более 15 лет совокупного опыта поддержки УФ-лазерных установок на линиях упаковки фармацевтического, косметического и напиточного стекла. Наша команда решила сотни задач микротрещин, контраста и верификации класса на стеклянной таре.
Проверено: Старший инженер по применению УФ-лазеров, Meenjet
Последнее обновление: 8 октября 2026 г.
